РЭССИ состоит из двух блоков.
"Голова", к ней подключаются только датчики ТК (температура в камере) и ТП (температура в продукте). Голова подключена к Силовому блоку безразъемным жгутом проводов или кабелем с разъемами.

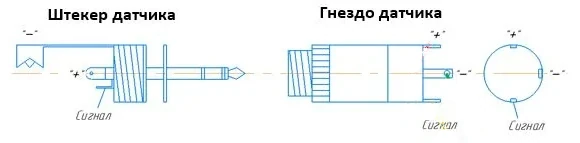

ТП - разъем датчика температуры в продукте
ТК - разъем датчика температуры в камере
Для аналоговых (термисторных) датчиков один тумблер в положение "А" , второй - на цифру сопротивления датчика.
Для цифровых датчиков один тумблер в положение "Ц", положение второго тумблера при этом не имеет значения.
и "Силовой блок", к которому подключаются исполнительные механизмы
Внимание! На контактные колодки Силового блока выводится 220В! Будьте осторожны!
Все манипуляции производить только на обесточенном Силовом блоке!
*** Примечание: на контактных колодках ВСЕ коричневые провода "сидят" на единой шине.
Если какой-либо элемент в коптильне отсутствует – на указанные для него выходы ничего не подключаем.
Назначение выходов:
- Вход 220В - без коментариев)
- ТЭН - (только через дополнительное реле или контактор)
- ПАР - Парогенератор (только через дополнительное реле или контактор)
- ДЫМ - Компрессор Дымогенератора или Вентиляторный блок Дымогенератора (мощность до 200Вт)
- КОН1 и КОН2 - Конвекционный вентилятор (в зависимости от вида и типа смотри схему подключения ниже)
- СТАТ - Статика (мощность до 200Вт)
- СВЕЧ - Свеча (ТЭН) поджига щепы (только через дополнительное реле или контактор)
- ОБДУ - Обдувочный вентилятор (мощность до 200Вт)
- ПРОД - Продувочный вентилятор камеры (мощность до 200Вт)
- РЕЗ1 и РЕЗ2 - Резервные реле (доступные для переназначения)
