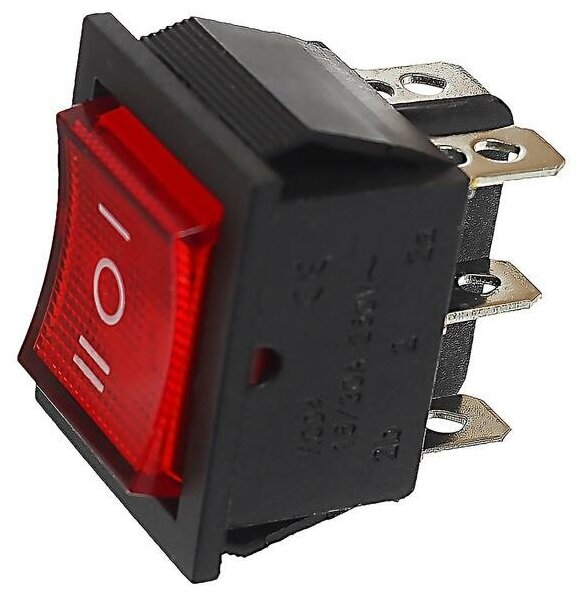

Наша система может быть подключена параллельно с привычными органами управления вашей коптильни. Важно только соблюсти правильную "фазировку", чтобы одновременное включение нашей системы и коптильни не вызвало короткого замыкания. Также можно реализовать раздельное включение питания, например с помощью трех-позиционного переключателя как на фото или отдельного включателя.

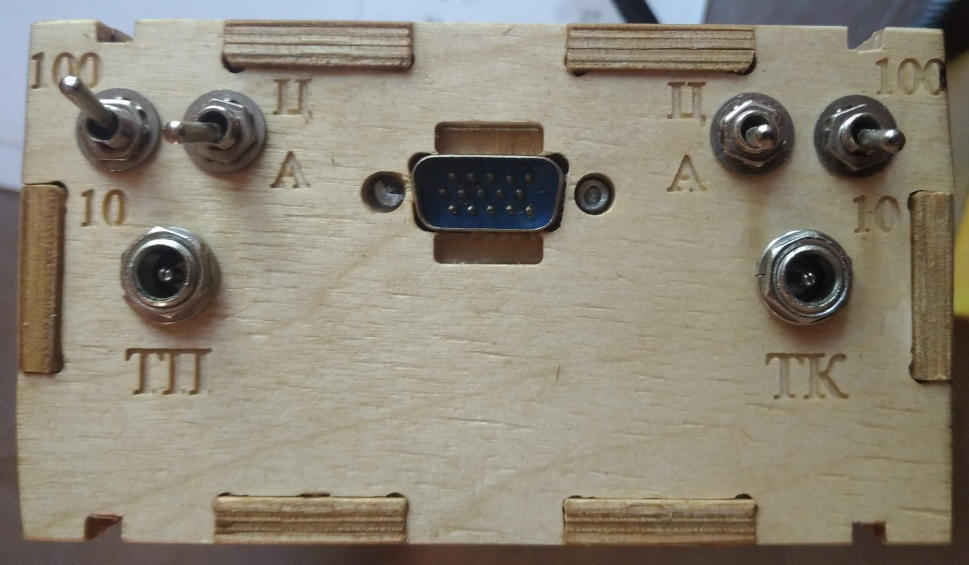

РЭССИ (встраиваемая) состоит из двух блоков. "Голова", к ней подключаются датчики ТК (температура в камере) и ТП (температура в продукте), а также подается питание 220В. Голова подключена к Силовому блоку USB-проводом.
РЭССИ наружная смонтирована в одном блоке (далее "монокоробка"). В данном материале будет рассмотрена именно она. Принципиальной разницы в подключении монокоробки и встраиваемой нет, все аналогично.
ТП - разъем датчика температуры в продукте
ТК - разъем датчика температуры в камере

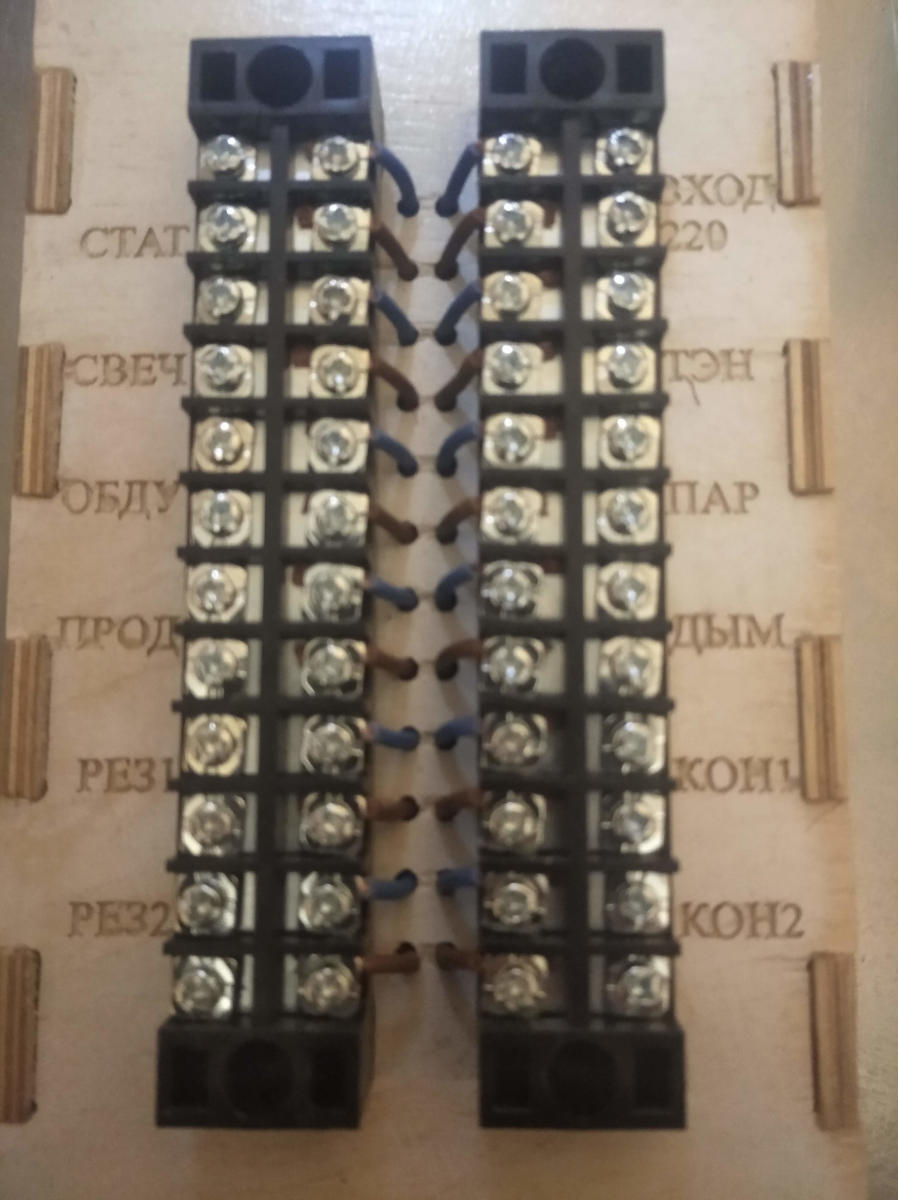

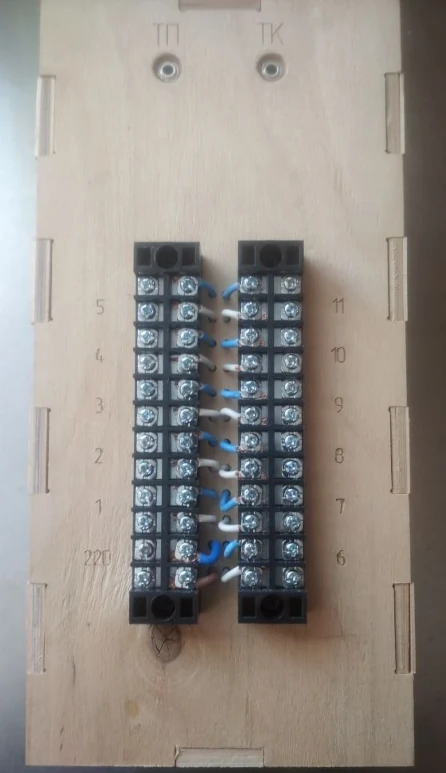

Каждая пара контактных колодок пронумерована, Одна пара выделена для подключения сети и промаркирована "220".
Подключите исполнительные механизмы коптильни к контактным колодкам. Порядок подключения любой, позже при настройке системы нужно будет указать что к какому выводу подключено. Либо вначале настройте систему, распределите реле по потребителям и потом подключите к колодкам физически согласно сделанной настройке.
Внимание! На контактные колодки (на каждую пару контактов) блока выводится напряжение сети сразу после подачи напряжения на пару "220" и не зависит от включения системы и ее настройки! Все манипуляции производить только на обесточенном блоке! Блок считается обесточенным только если на пару "220" не подается напряжение сети! Будьте осторожны! |
*** Примечание: на контактных колодках ВСЕ "нулевые" провода синего цвета и "сидят" на единой шине. Фаза - провода белого и коричневого цвета
Если какие-то контакты остались не задействованы – они считаются резервными и могут быть задействованы при необходимости.
